Samostojeći Razvodi

  • SS tip SAMOSTOJEĆI RAZVODNI ORMARI

    • - proizvodimo dvije vrste SS ormara:

  • 1. S demontažnim dijelovima (bočne str. - donja i gornja str. leđa)

    • Okvir ormara proizvodimo iz ojačanih profila iz 2 mm čeličnog lima perforiranog s unutarnje strane, što omogučava montažu različitih unutarnjih dijelova nosača, stranica koje se pričvrščuju vijčanim spojem (kavez matica). Demontažni dijelovi (stranice) izrađeni iz 1,5 mm čeličnog lima.

  • 2. S fiksnim dijelovima koji je proizveden iz razvijenog plašta zavarenog po spojevima.
  • TP (temeljna ploča) manja 80 mm od nazivne širine i visine ormara.

  • Svi ormari izrađuju se i isporučuju s temeljnom (montažnom) pločom koja je izrađena iz 2-3 mm pocinčanog lima (ovisno o veličini razvoda) dvostruko savijenog po rubovima radi veće čvrstoće učvršćenja i konstruktivne nosivosti elemenata. TP se lako montiraju na nosače i podešavaju po dubini u koracima, uz mogućnost montiranja TP-a i na bočne strane uz napomenu.
  • Vrata ormara izrađena su od 2 mm čeličnog lima s perforiranim ojačanjima koja služe za montažu različite opreme. Izrađujemo ormare s prednjim i stražnjim vratima koja mogu biti ostakljena uz napomenu. šarniri ormara su sakriveni i nalaze se s unutarnje strane vrata i izrađeni su iz pocinčanog materijala, a lako se pričvršćuju vijcima za okvir ormara. Kut otvaranja vrata je 120 (lijevo+desno-džep za dokumentaciju).
  • Brava ormara je jednoručna s tri točke zaključavanja (ili dvije univerzalne cilindar bravice na ključ), a brtvljenje se izvodi gumenim EPDM (ili spužvastim) profilom.
  • Ormar je plastificiran, zaštićen strukturnom bojom RAL 7032, za vanjsku i unutarnju primjenu. Na donjoj strani nalazi se otvor za ulaz kabela te se pričvrščuje za postolje (parapet). Mogućnost izrade i montaže zaštitnog krova i opremanje uz napomenu.

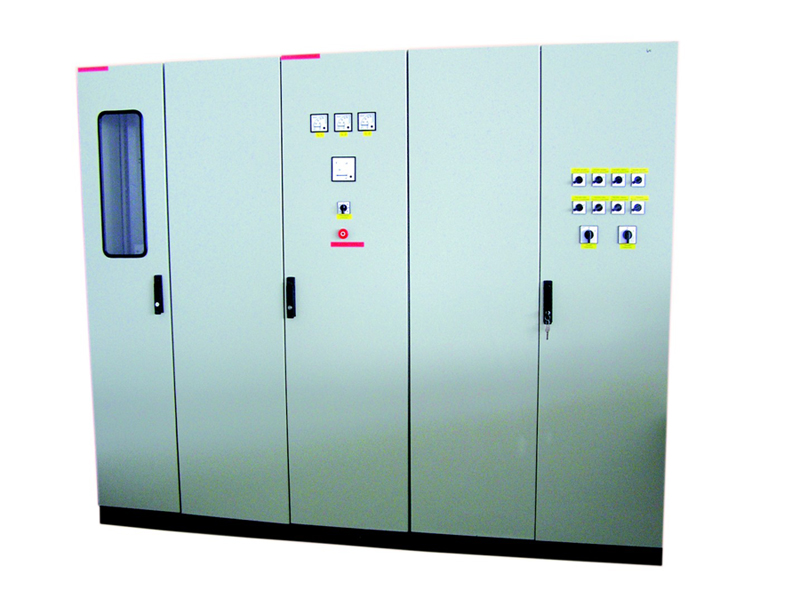

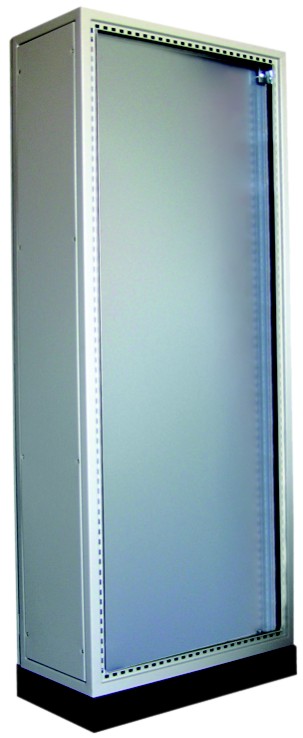

Primjeri Samostojećih Razvodnih Ormara

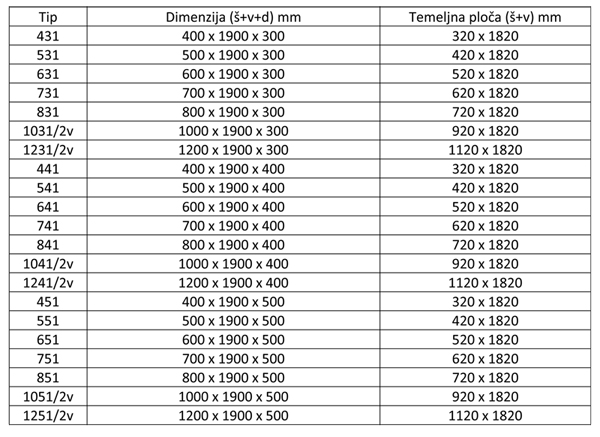

SS RAZVODI S DEMONTAŽNIM STRANICAMA

ranel

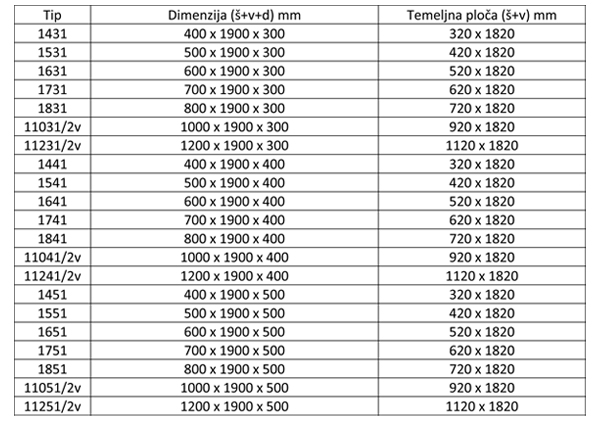

SS RAZVODI S FIKSNIM STRANICAMA

ranel
